Massima flessibilità di movimento, minimo consumo di energia

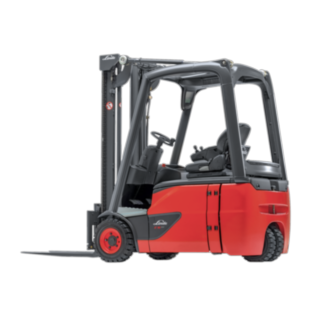

I carrelli elevatori a tre ruote della serie E12 - E20 EVO consentono una movimentazione dei carichi precisa anche in spazi ridotti. Grazie allo speciale assale girevole, l’operatore può sfruttare un angolo di sterzata fino a 180 gradi. La potente trazione è assicurata da due motori trifase integrati nell'assale anteriore, che sono in grado di raggiungere velocità elevate tramite forti accelerazioni. L'energia viene fornita da batterie 24 o 48 Volt. II sistema di gestione dell'energia sviluppato da Linde sfrutta la carica delle batterie in modo ottimale, riducendo al minimo i consumi. Inoltre, tutti i carrelli elevatori della gamma E12 - E20 EVO possono essere dotati anche di batterie agli ioni di litio, che rendono possibile un impiego efficiente del carrello su più turni di lavoro senza necessità di sostituire la batteria.

Proprietà

Sicurezza

Il Linde Protector Frame protegge l'operatore su tutti i lati: tettuccio e telaio formano una zona protettiva grande e completamente chiusa. I cilindri di brandeggio sono posizionati sopra al tettuccio e permettono l'utilizzo dei profili del montante di sollevamento sottili e inseriti l’uno nell’altro, garantendo così una visibilità ottimale sul carico e sull'ambiente circostante. Tutti i circuiti dei comandi sono ridondanti e assicurano la massima protezione contro gli incidenti e un'elevata sicurezza operativa.

  • Tettuccio di protezione robusto
  • Comandi ridondanti
  • Controllo totale della trazione
  • Componenti per una visibilità ottimizzata
  • Alte portate residue

Ergonomia

Come tutti i carrelli elevatori Linde, anche i carrelli della gamma E12 - E20 Evo sono progettati secondo principi ergonomici per ridurre l'affaticamento dell'operatore e garantire una produttività efficiente. La cabina spaziosa è dotata di un ampio spazio per le gambe e di ampi vani portaoggetti. Montante e assale, invece, sono separati da telaio e cabina; in questo modo le vibrazioni trasmesse all’operatore nella cabina sono molto ridotte. Il gradino di accesso più ampio e il bracciolo e il sedile regolabili sono le caratteristiche salienti della generazione EVO.

  • Accesso ottimizzato al posto di guida
  • Cabina spaziosa
  • Vibrazioni ridotte
  • Sedile di ultima generazione

Movimentazione

Il punto di forza dei carrelli elevatori a tre ruote è la flessibilità: grazie allo speciale assale sterzante a ralla, l’operatore può sfruttare un angolo di sterzata di 180 gradi; il carrello elevatore ruota sul punto centrale dell'assale anteriore. Durante la sterzata, le due ruote anteriori si muovono in senso opposto, riducendo così l’usura della gommatura e i danni alla pavimentazione. Inoltre, la resistenza minima in sterzata permette di ridurre il consumo di energia. Per di più, il Linde Load Control [a seguire link al Linde Load Control] consente di movimentare il carico in modo sicuro e con precisione millimetrica. Il montante può essere facilmente controllato con la punta delle dita e l’operatore può effettuare contemporaneamente le funzioni di sollevamento e brandeggio.

  • Massima manovrabilità in spazi ridotti
  • Durante la sterzata le ruote girano in senso opposto
  • Maggiore durata della gommatura
  • Minore consumo di energia grazie alla resistenza minima in sterzata
  • Nessun danno alla pavimentazione
  • Movimentazione sicura del carico con il Linde Load Control

Service

I carrelli elettrici della gamma E12 - E20 EVO hanno intervalli di manutenzione particolarmente economici: il primo intervento di manutenzione deve essere eseguito dopo 1.000 ore di funzionamento. L’olio di trasmissione deve essere sostituito dopo 3.000 ore di lavoro, mentre il cambio dell'olio idraulico è necessario solamente dopo 6.000 ore. Il service viene tenuto in considerazione già in fase di progettazione del carrello elevatore: tutti i componenti sono facilmente e comodamente accessibili in caso di riparazioni, sono presenti pannelli per la manutenzione e non sono necessari interventi di manutenzione frequenti. I componenti principali, maggiormente posti sotto sforzo, sono completamente esenti da manutenzione, compresi l'assale di trazione integrato con freni e motori trifase, il montante e i cilindri di brandeggio e il riduttore. Inoltre, i pezzi di ricambio [link al Service ricambi] possono essere installati con estrema facilità.

  • Prima manutenzione dopo 1.000 ore di funzionamento
  • Componenti principali del carrello elevatore quali i motori elettrici, esenti da manutenzione
  • Cambio olio idraulico dopo 6.000 ore di funzionamento
  • Sostituzione rapida dei componenti grazie alla facile manutenzione
  • Ottimizzazione tecnica continua

Dati tecnici

Model Portata/Carico Load centre distance Voltaggio della batteria / capacità nominale (5h) Velocità, con / senza carico
E12 (575Ah) 1,2 (t) 500 (mm) 24 / 575/625 (V)/(Ah) 12,5 / 13,5 (km/h)
E14 (460Ah) 1,4 (t) 500 (mm) 48 / 460/500 (V)/(Ah) 16 / 16 (km/h)
E15 (920Ah) 1,5 (t) 500 (mm) 24 / 920/1000 (V)/(Ah) 12,5 / 13,5 (km/h)
E16 (575Ah) 1,6 (t) 500 (mm) 48 / 575/625 (V)/(Ah) 16 / 16 (km/h)
E16C (460Ah) 1,6 (t) 500 (mm) 48 / 460/500 (V)/(Ah) 16 / 16 (km/h)
E16H (700Ah) 1,6 (t) 500 (mm) 48 / 700/775 (V)/(Ah) 16 / 16 (km/h)
E16L (690Ah) 1,6 (t) 500 (mm) 48 / 690/750 (V)/(Ah) 16 / 16 (km/h)
E18 (575Ah) 1,8 (t) 500 (mm) 48 / 575/625 (V)/(Ah) 16 / 16 (km/h)
E18L (690Ah) 1,8 (t) 500 (mm) 48 / 690/750 (V)/(Ah) 16 / 16 (km/h)
E20L (690Ah) 2,0 (t) 500 (mm) 48 / 690/750 (V)/(Ah) 16 / 16 (km/h)

Equipaggiamento optional

Ventilazione attiva della batteria

Veloce, confortevole, sicura: la ventilazione automatica della batteria assicura un processo di ricarica semplice, basato sul sistema “Plug & Play” che si trova nella parte posteriore del carrello. In questo modo, per la ricarica l'operatore non deve aprire portiere in caso di cabina completa o il cofano batteria.

Linde BlueSpot™

BlueSpot™

Il Linde BlueSpot™ aumenta la sicurezza durante le operazioni, in quanto il fascio di luce blu a LED rende visibile la presenza dei carrelli elevatori in aree trafficate, senza emettere rumore.

Varianti montante

Le varianti del montante di sollevamento offerte da Linde consentono di ottenere un perfetto equilibrio tra altezza di sollevamento e altezza totale. La gamma comprende montanti Simplex con sollevamento fino a 5.650 mm, montanti Duplex (alzata libera completa) con sollevamento fino a 4.145 mm e montanti Triplex (alzata libera completa) con sollevamento fino a 6.075 mm.

Caricabatteria integrato ad alta frequenza

Il caricabatteria integrato ad alta frequenza (opzione) consente di ricaricare la batteria in modo semplice e veloce. L'elevato rendimento, la ricarica a temperatura controllata e il sistema automatico di preservazione della batteria garantiscono un processo di ricarica efficiente dal punto di vista energetico.

Dispositivo idraulico di sostituzione della batteria

La sostituzione della batteria è semplice e veloce: premendo un pulsante, il dispositivo idraulico di sostituzione sviluppato da Linde estrae lateralmente dal carrello circa il 60 percento della batteria. A questo punto, la batteria può essere prelevata dal carroponte o da un secondo carrello elevatore. Tale opzione è disponibile per i carrelli elevatori E15 - E50 (non fornibile per E12).

Linde Safety Pilot

Linde Safety Pilot

Il dispositivo di assistenza Linde Safety Pilot offre all’operatore una serie di funzioni per rendere il lavoro più sicuro ed efficiente.
